详细说明:
产品名称:
变压器档位变送器
产品说明:
变压器档位变送器
型号:YWD-BC1
一、概述
变压器档位变送器是一种能提取主变压器抽头位置信号,经隔离后转换成对应于输入(变送器抽头位置信号)
的直流模拟量输出的设备。可广泛用于变压器运行状态的自动化监控。
本产品具有如下特点:
▲安全可靠
▲可接收多达19个位置信号
▲输入电压范围宽
▲输出稳定
二、型号
YWD-BC1 YDD-BC1-D
YWD-BC2 YDD-BC2-D
三、接线图

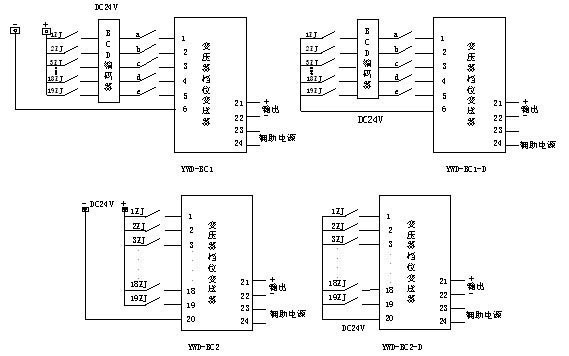

图中1ZJ-19ZJ为变压器抽头的辅助接点,它对应于变压器的抽头位置。哪一对接点闭合,则表示变压器抽头在
该对接点所指位置。如果将这些接点开关量直接入RTU的数字量输入口,就要占用19个遥信通道,即使与BCD码
编码器相配,亦要占用5个遥信,如果有多台变压器,则资源占用相当严重。YDD系列变压器抽头位置变送器将
变压器抽头位置信号转换为直流输出,只占用RTU一个遥测量通道。
四、主要技术性能指标
长期稳定性:年最大变化±0.1%
输入电压:(高电平)DC12~24V
(低电平)<1V
输入阻抗:≥5kΩ
输 出:0~5V 1~5V
0~10mA 0~20mA
输出波纹:<10mV
负载能力:电压输出≥2kΩ
电流输出≤750kΩ
响应时间:≤10ms
绝缘强度:AC2000V于输入/输出/外壳/辅助电源
工作温度:-10~+45℃
贮藏条件:-40~70℃ 相对湿度10~99%RH无凝露
辅助电源:AC220V±15% 50Hz±10% DC220V±30%
电源功耗:≤1VA
五、外形尺寸
110㎜×75㎜×117㎜
六、输入/输出:(以输出
0-5V为例)
YWD-BC1
输入码
抽头
状态
输出(mV)
输入码
抽头
状态
输出(mV)
a
b
c
d
e
a
b
c
d
e
0
0
0
0
0
0
0±25
0
0
0
0
1
10
2. 500V±25
1
0
0
0
0
1
0. 250V±25
1
0
0
0
1
11
2. 750V±25
0
1
0
0
0
2
0. 500V±25
0
1
0
0
1
12
3. 000V±25
1
<,
