电流电压互感器

CS01 电流传感器

名称：CS01 电流传感器

分类：电流电压互感器

产品编号：

产品型号：

出品单位：北京航科金星自动化仪表有限公司

查看次数：

咨询热线：13693075680

详细说明：

产品名称:

CS01 电流传感器

产品说明:

名称：电流传感器

型号：CS01

一、 产品特点

1、PBT外壳，耐高温；

2、环氧树脂灌封，隔离性能好，抗冲击性强；

3、体积小，外形美观，插针式直接焊接线路板；

4、线性范围宽，一致性好。

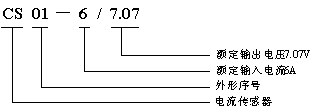

二、型号定义

三、性能指标

　

型号	I/O		精度等级	相移RL=0 （补偿后）		线性范围		负载电阻
CS01-6/7.07	6A/7.07V		0.5	＜5'		0～120%		≥500kΩ
CS01-5/4	5A/4V		0.5	＜5'		0～120%		≥500kΩ

隔离耐压		使用温度			贮存温度		相对湿度
＞2500Vac		-40℃～75℃			-60℃～75℃		＜90%

上表所列为常用规格，还可根据客户要求另行设计。

四、外形及引脚图（单位：mm）

　

五、使用方法

CS01是一款精密电流传感器，将电流信号隔离变换成适当的电压信号，额定输入电流通常有6A、5A等，额定输出电压通常7.07V、4V等，还可根据客户要求另行设计，后面可不处理直接接A/D采样电路。
