名称：湿度控制器
型号：YWH-CRH
一、概述
YWH-CRH湿度控制器是一种具有比例控制功能的控制器（接点输出）。可按用户要求设置上、下限湿度控制点，并有继电器接点输出。是一种经济、实用的湿度控制设备。
二、产品特点：
|
1 采用法国HUMIREL公司HM1500湿度传感器。
|
|
2 高可靠性与长期稳定性。
|
|
3 对化学品的高抵抗性。
|
三、型号：
YWH-CRH
四、技术指标：
|
湿度控制范围
|
10~95%RH
|
|
控制精度
|
±3%RH
|
|
上限湿度
|
用户指定
|
|
下限湿度
|
用户指定
|
|
控制回差
|
上限：5%RH
下限：5%RH（可按用户要求设置）
|
|
继电器接点容量
|
AC:220V(380) 7A
|
|
响应时间
|
＜5s
|
|
辅助电源
|
P1：DC24V±15% P2：DC12V±10%
|
|
整机功耗
|
＜1W
|
|
浪涌电压
|
5kV/1.2～50μs
|
|
工作环境
|
温度：-30℃～60℃，湿度：10～95%RH
|
|
外形结构
|
72mm×37mm×112mm
|
|
产品重量
|
200g
|
五、使用说明
1、接线：

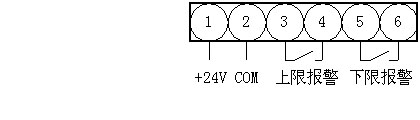

湿度监控器工作时按下图接线
2、工作方式
湿度控制器正常工作时，如湿度在上、下限湿度之间，输出继电器不动作；如果湿度上升到高于上限湿度，上限控制继电器动作，常开接点闭合；如湿度下降到低于下限湿度，下限控制继电器动作，常开接点闭合。
六、安装与维护
1、现场安装
a 电气连接线用屏蔽导线；
b 接线时请不要触摸电路和擅自调整电位器。
2、安装环境
a 使用环境应无导电尘埃和腐蚀金属及破坏绝缘的气体；
b 环境温度为：-20℃～60℃；
c 海拔高度小于2500米。
3、 安装方式
壁挂式，上下两固定螺钉间距82mm。
|
