电流传感器YWG-HSD-6-□A

1、概述
YWG系列霍尔效应传感器，可以测量任意波形的电流和电压，输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

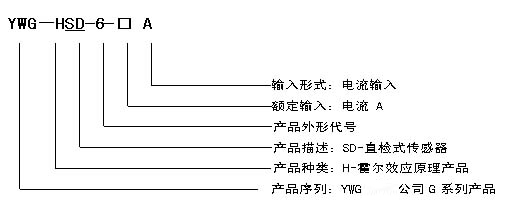

2、产品命名方法

3、原理
YWG-HSD系列电流传感器是一种原边与副边高度电隔离，副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度特性好、输出连续可调、性能稳定等优点
4、技术性能指标

测量范围	2I_N	频率特性	0～10kHz
过载能力	2 0I_N	绝缘耐压	2.0kV_RMS/50Hz/min
精度等级	<1.0%I_N	工作环境	0～45℃
线性度	优于0.2%	工作电源	±12V～±15V
失调电压	小于±20mV	电源耗电	≤30mA
温度漂移	优于±100ppm/℃	阻燃特性	UL94-V_O
反应时间	小于10us	内置电源浪涌、极性反接保护；

5、执行标准
QB/441600 17 113-2002
6、型号及参数

型号	输入/输出	引脚接线
YWG-HSD-6-500A	0～500A/0～4V	1: 正工作电源端 2: 负工作电源端 3: 测量输出端 4: 公共接地端
YWG-HSD-6-800A	0～800A/0～4V
YWG-HSD-6-1000A	0～1000A/0～4V
YWG-HSD-6-1500A	0～1500A/0～4V
YWG-HSD-6-2000A	0～2000A/0～4V

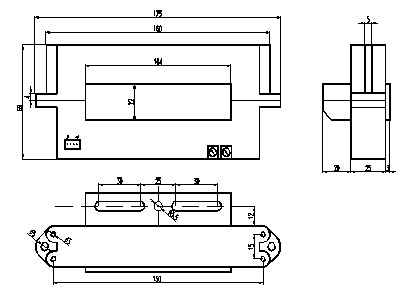

7、外形图

8、注意事项
1）工作电源、输出端必须正确连接，不能错接；
2）对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；
3）原边母线的温度不应超过60℃；
4）当电流母线填满原边穿线孔时，获得最佳的测量精度；
5）使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；
6）测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
