KT 温度开关量变送器

产品说明:

名称：温度开关量变送器
型号：YWD-KT

一、概述
  温度开关量变送器具有温度测量和温度控制功能，它能实时显示被测温度，可随意设置上、下限报警温度，并有继电器接点输出。是一种经济、实用的温度测量设备。
二、型号
    YWD-KT
     YW——表示产品型号
     D—— 产品外形代号
     KT——表示温度开关量
三、技术指标
a).   输入、输出参数

Rn 输输入电阻	R1 PT100	R2 PT1000	R3 Cu50	Rn 用户自定
Tn 测温范围	T1 -30-50℃	T2 -10-100℃	T3 -50-200℃	Tn 用户自定
Jn 输出路数	J1 一路		J2 二路
Pn 辅助电源	P1 AC85～265 V	P2 DC9～30V	P3 DC15～60V	Pn 用户自定

b).	测温精度：	0.5℃
c).	接点容量：	DC 30V、1A（除特别要求，继电器输出均为常开接点）
d).	回差温度：	上限告警：3℃　下限告警：3℃（可按用户要求设置）
e).	工频耐压：	输入与输出，输入与电源间：AC 1.5kV/min、1mA 输出与电源间2 kV/min、1mA
f).	绝缘强度：	≥20MΩ
g).	整机功耗：	＜40mA（DC24V）
h).	工作环境：	温度:-10-50℃ 湿度:10-90%（无凝露）
r).	贮藏条件：	温度:-40-70℃ 湿度:10-95%（无凝露）
j).	显示：	红色数码管（3位半）
k).	外形尺寸：	55㎜×75㎜×120㎜

四使用说明
1、接线方式（本产品工作时按下列图示接线）

2、温度测量
K1为测温、设置功能选择按键。选择K1处于测温状态，显示的就是测量温度值。
3、设置上、下限告警温度
a、将K1切换到设置状态，此时处于设置功能状态，面板显示的是设置温度值。
         b、K2是设置上、下限告警温度的选择按键。设置上限告警温度：选择K2处于上限温度状态，并调节相应的上限电位器，使显示值等于需要设定的上限告警温度值。设置下限告警温度：选择K2处于下限温度状态，并调节相应的下限电位器，使显示值等于需要设定的下限告警温度值。
      C、完成上、下限告警温度设置后，将K1切换回测温状态。
4、系统工作方式
变送器正常工作时，如温度在上、下限告警温度之间，输出继电器不动作；如果温度上升到高于上限告警温度，上限告警继电器动作，常开接点闭合，上限告警指示灯亮；如温度下降到低于下限告警温度，下限告警继电器动作，常开接点闭合，下限告警指示灯亮。
五、安装方式

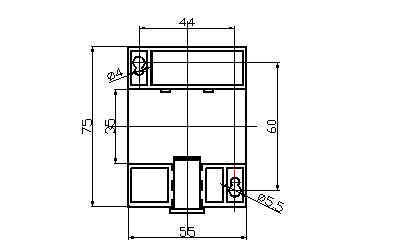

YWD-KT为导轨和螺钉安装两种方式，底部视图如下

六、订货须知

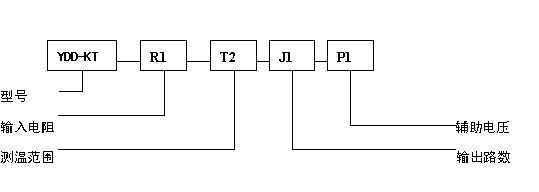

签订合同时，请详细说明所需产品的规格、参数，并按下列格式将代号填入，特殊需要用
文字说明。

例：  温度开关量变送器
      YWD-KT-R1-T1-J1-P1
     R1:输入电阻 PT100 ]
     T2:测温范围 -10-100℃
     J1:输出路数一路接点
      P1: AC 85～265 V
七、注意事项
1.  设置上限告警温度必须高于下限告警温度。
2.  完成告警温度设置后，应将K1按键切换回测温状态。
3.  当测量温度超量限时，本产品无显示。
4. 使用环境应无导电尘埃和腐蚀及破坏绝缘的气体存在，海报高度小于2500米
