SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。
|
|
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
|
|
一、主要特点
|
|
1、 PID参数自整定。
|
|
2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
|
|
3、 手/自动无扰动切换，手自状态下可修改参数。
|
|
4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
|
|
二、 特殊技术参数
|
|
控制输出方式
|
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
|
|
设定/显示精度
|
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
|
|
比例范围
|
0.0%-100.0%（单位：0.1%）
|
|
积分（复位）时间
|
0-9,999s（单位：1s）
|
|
微分（比率）时间
|
0-9,999s（单位：1s）
|
|
控制周期
|
1-250s（单位：1s）
|
|
采样周期
|
0.5s
|
|
|
三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
|
|
型号
|
SWP-ND405系列
|

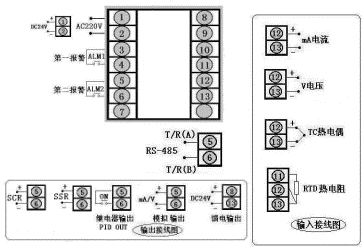

接 线 图
|
|
仪表外形
|
仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g
|
|
|
型号
|
SWP-ND405系列
|
|
仪表外形
|
仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g
|
|
型号
|
SWP-ND805系列
|

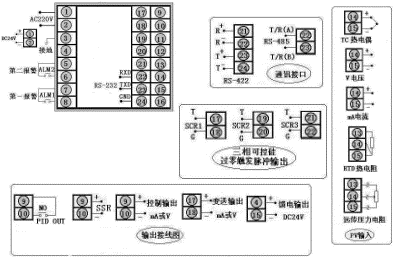

接 线 图
|
|
仪表外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
|
型号
|
SWP-NT805系列
|
|
仪表外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
型号
|
SWP-NS805系列
|
|
仪表外形
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
型号
|
SWP-NT805系列（竖式）
|
|
仪表外形
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
型号
|
SWP-ND905系列
|

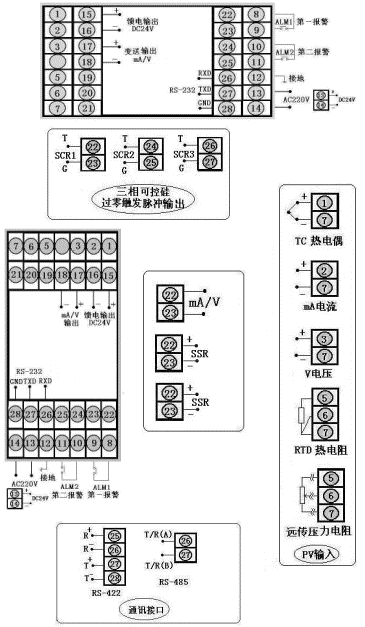

接 线 图
|
|
仪表外形
|
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
|
|
型号
|
SWP-ND705系列
|

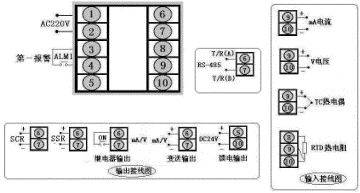

接 线 图
|
|
仪表外形
|
仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g
|
|
|
型号
|
SWP-ND105系列
|

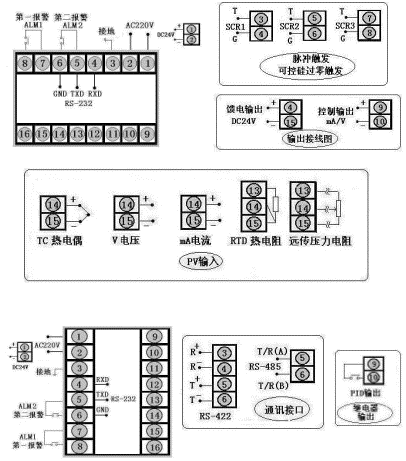

接 线 图
|
|
仪表外形
|
仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g
|
|
|
|
四、 SWP-LED系列PID参数自整定控制仪型谱表
|
|
型 号
|
代 码
|
说 明
|
|
SWP -N
|
□ □ □□ -□ □ -□ □□ -□ □- □- □
|
新一代PID自整定控制仪 |
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
48×48mm
|
|
96×48mm（横） 48×96mm（竖）
|
|
72×72mm
|
|
160×80mm 80×160mm
|
|
96×96mm
|
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通讯方式
|
|
|
|
|
|
|
|
|
|
无通讯
|
|
通讯接口为RS-232C
|
|
通讯接口为RS-422
|
|
通讯接口为RS-485
|
|
通讯接口特殊规格
|
|
|
控制输出
|
□
|
|
|
|
|
|
|
参见"控制输出方式"
|
|
变送输出
|
□
|
|
|
|
|
|
参见"变送输出方式"
|
|
输入类型
|
□□
|
|
|
|
|
参见"输入类型"
|
|
第一报警方式
|
|
|
|
|
|
|
第二报警方式
|
|
|
|
|
|
馈电输出
|
P
|
|
DC24V 馈电输出
|
|
供电方式
|
|
|
DC24V供电
|
|
AC90～265V供电（开关电源）
|
|
AC220V供电（线性电源，可省略）
|
|
|
|
五、 SWP-LED系列PID光柱显示控制仪型谱表 |
|
型 号
|
代 码
|
说 明
|
|
SWP -N
|
T □ □□ -□ □ □- □□- □ □- □- □- □
|
新一代光柱PID显示控制仪
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横），80×160mm（竖）
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通讯方式
|
|
|
|
|
|
|
|
|
|
|
无通讯
|
|
通讯接口为RS-232C
|
|
通讯接口为RS-422
|
|
通讯接口为RS-485
|
|
通讯接口特殊规格
|
|
|
控制输出
|
□
|
|
|
|
|
|
|
|
参见"控制输出方式"
|
|
变送输出
|
□
|
|
|
|
|
|
|
参见"变送输出方式"
|
|
输入类型
|
□□
|
|
|
|
|
|
参见"输入类型"
|
|
第一报警方式
|
|
|
|
|
|
|
|
第二报警方式
|
□
|
|
|
|
参见"报警方式"
|
|
馈电输出
|
P
|
|
|
馈电输出
|
|
供电方式
|
|
|
|
DC24V供电
|
|
AC90～265V供电（开关电源）
|
|
AC220V供电（线性电源，可省略） |
|
|
外形特征
|
|
|
|
|
★ 输入类型：
|
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
|
01
|
B
|
400～1800℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0℃ |
18
|
特 殊 规 格
|
用 户 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0℃ |
19
|
4～20 mA开方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA开方
|
-1999～99999 d
|
|
05
|
T
|
-200～400℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V开方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V开方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
可切换输入
|
详见下表
|
|
08
|
Pt100
|
-200～650℃
|
16
|
0～20 mA
|
-1999～99999 d |
|
|
|
|
|
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
21
|
1～5 V开方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
22
|
0～5 V开方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
19
|
4～20 mA开方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
20
|
0～10mA开方
|
|
|
|
|
★ 变送输出方式
|
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊规格
|
|
|
|
★ 报警输出方式
|
|
选型代码
|
N
|
H
|
L
|
G
|
A
|
D
|
|
输出方式
|
无报警（可省略）
|
上限报警
|
下限报警
|
偏差内报警
|
偏差外报警
|
LBA报警
|
|
|
|
★ 控制输出方式
|
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6 |
7 |
8 |
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR输出 |
SSR输出 |
特殊规格 |
|
|
|
★ 注：D105报警输出只有一个。
|
|
控制输出为PID控制，变送输出为测量值对应的变送输出。D405及S405系列只能选择PID控制输出。
|
|
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
|
|
★ 型号举例：
|
|
SWP-D805-21-08-HL-P-W
|
|
PID自整定控制仪，通讯方式RS232，输出方式继电器输出，输入类型为Pt100，第一报警为上限报警，第二报为下限报警，馈电输出，DC24V供电，横表。
|
