产品说明:

SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。

　　一、仪表特点：

　　1、丰富的热量积算软件。

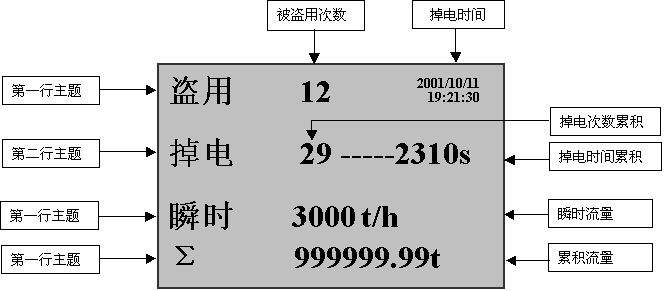

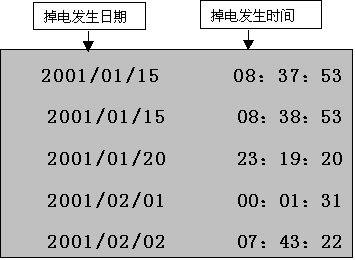

　　2、强化管理的防盗及防掉电记录功能。

　3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

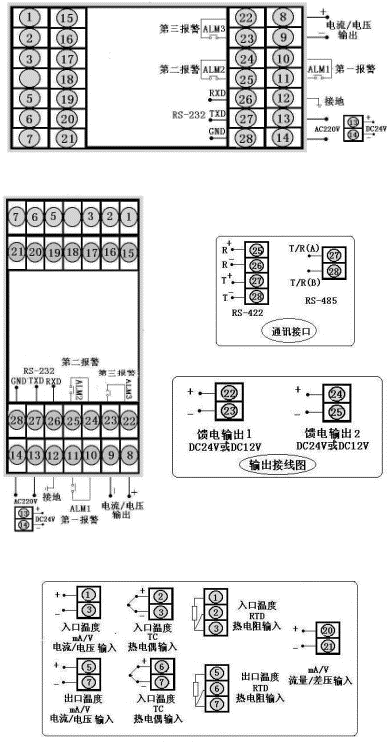

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

型号

SWP-LCD-NLQ系列

接线图

仪表

外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表

外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

三、SWP-LCD-LQ仪表型谱表

型号

代　　　　码

说　　　明

SWP -LCD-N

□□□□ □□-□ □- □ □ □- □ □　□-□□-□- □

新一代大屏幕带背光液晶显示仪表

仪表功能

不记录

LQR

记录　

外形尺寸

160×80mm（横）80×160mm（竖）

补偿信号

单路热量表

通讯方式

□

参见"通讯方式"

变送输出

□

参见"输出方式"

流量输入类型

□

参见"输入类型"

入口输入类型

□

参见"输入类型"

出口输入类型

□

参见"输入类型"

第一报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

第三报警方式

□

参见"报警方式"

馈电输出

DC24V馈电输出

2路DC24V馈电输出

供电方式

DC24V供电

AC220V供电

外形特征

竖式显示仪表

横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围
A	4 ～ 20 mA	-1999～99999 d	S	S	0 ～1600 ℃
B	0 ～ 10 mA	-1999～99999 d	T	T	-200～400 ℃
C	1 ～ 5 V	-1999～99999 d	U	J	0 ～1200 ℃
D	0 ～ 5 V	-1999～99999 d	V	CU50	-50.0～150.0 ℃
M	0 ～ 20 mA	-1999～99999 d	W	PT100.1	-99.9～199.9℃
H	4～20 mA开方	-1999～99999 d	G	PT100	-200～650 ℃
I	0～10mA开方	-1999～99999 d	O	脉冲－集电极开路	0～5KHz
J	1～ 5 V开方	-1999～99999 d	E	E	0～1000 ℃
Q	0 ～ 20 mA开方	-1999～99999 d	K	K	0～1300 ℃
F	脉冲	0～5KHz	R	用户特定	-1999～99999 d
L	B	400～1800 ℃	N	无补偿输入

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 输出方式

选型代码	0	2	3	4	5
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V

★ 型号举例：

①SWP-LCD-NLQ812-21-AAA-HL-P-W-S　

　　不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。

②SWP-LCD-NLQR812-81-ABC-LH-P　

　　带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，第一报警为下限报警，第二报警为上限报警，AC220V供电，横表。
