名称：SWP-LED-HK液位/容积控制仪

分类：数字显示调节仪

产品编号：

产品型号：

出品单位：北京航科金星自动化仪表有限公司

查看次数：

咨询热线：13693075680

联系我们

详细说明：

产品说明:

SWP-LED液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。

一、主要特点

　　1、有极宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值（0--999999字），可精确到小数点后三位（0.001）进行容积显示。

　　2、查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。

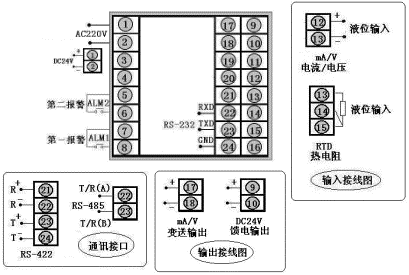

二、仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

型号	SWP-HK80系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

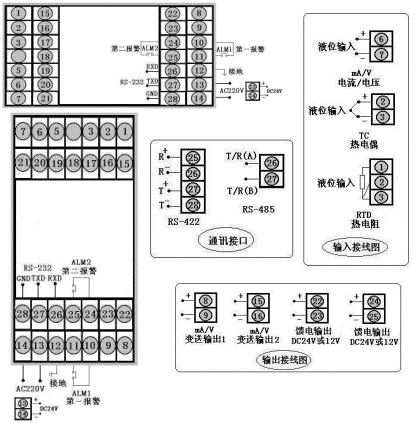

型号	SWP-HK90系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g

★HK80系列与HE80系列接线端子序列号定义不同

三、 SWP-LED液位<=>容积控制仪型谱表

型号

代码

说明

SWP - HK

　□□□- □□-□□ - □□ -□ -□ -□

5位+8位液位<=>容积控制

外形尺寸

160×80mm（横式）80×160mm（竖式）

96×96mm

控制作用

无控制（无报警）输出

带控制（有报警）输出

通讯方式

□

参见"通讯方式"

输出方式

□

参见"控制输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

无控制（或报警，可省略）

上限控制（或报警）

下限控制（或报警）

第二报警方式

无控制（或报警，可省略）

上限控制（或报警）

下限控制（或报警）

馈电输出

无馈电输出（可省略）

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表（可省略）

★ 输入类型：（出厂默认值）

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20 mA	-1999～99999d	D	0～5 V	-1999～99999d	本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0～10 mA	-1999～99999d	L	电阻	-1999～99999d
C	1～5 V	-1999～99999d	R	用户特定	全量程

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 型号举例：

①SWP-HK801-22-A-NN

　　无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输出，无报警输出。

②SWP-HK903-81-A-HL-P

　　带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出。

上一篇：SWP-RLK带打印流量积算控制仪

下一篇：SWP-SX100音响报警器
