产品说明:

　SWP-LCD-SSR-M智能化64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。

一、仪表特点

　　1、设计上吸纳了当今电脑的结构思路，硬件上采用内带快闪存储器的新型微处理器，软件上引入中文WINDOWS的框架思路。

　　2、在人机操作与观察界面上都对传统的仪表做了挑战性的改革，以中文菜单引导组态操作，以集中或分页画面显示各通道的测量及报警结果，简洁直观地给人以"智能"的感受。

　　3、可接受多达64路同类型或不同类型被测输入信号，根据用户设定要求完成从信号采集，数据显示，报警状态及数据传送的全过程。

二、仪表主要技术参数

输入信号

模拟量	热电偶：标准热电偶--K、E、B、S、J、T、We等
	热电阻：标准热电阻--Pt100、Pt100.1、Cu50、Cu100　远传压力电阻等
	电流：0～10mA、4～20mA
	电压：0～5V、 1～5V

输出信号

开关量输出	继电器输出--带回差，触点：AC 220V/3A DC 24V/6A（阻性负载）
	可控硅控制输出--SCR（可控硅过零触发脉冲）输出，400V/0.5A
	固态继电器输出--SSR（固态继电器控制信号）输出，6～9V/0.05A（电压不可调）
通讯输出	接口方式 --标准串行双向通讯接口 RS-485 RS-232 RS-422等
	波特率 --300 pbs～28.8 kbps 仪表内部自由设定

特性

测量精度	测量显示精度：±0.2%FS±1字或 0.5%FS±1字
频率转换精度	±1脉冲（LMS）一般优于0.2％
测量范围	-1999 ------ 99999字
分辨率	±1字
显示方式	背光式大屏幕液晶（LCD）图形显示板
	显示内容可由汉字，西文，数字等组成。
	通过面板按键可完成画面翻页，LCD画面对比度/亮度调整等
控制/报警	报警画面指示，蜂鸣器提示，可选择继电器带回差ON/OFF输出
参数设定	中文菜单提示，面板按键设定或上位机通过通讯口设定，设定参数密码锁定
保护方式	设定参数永久保存，数据断电保存，内置 WATCHING DOG 电路
打印控制	直接配接各型串行打印机（如LQ-300K，TPuP系列微打等），打印接口为RS-232
打印精度	同仪表精度

使用环境

环境温度	0～45℃
相对湿度	≤85RH 　　　　　避免强腐蚀气体
供电电压	AC90～260V--开关电源
功耗	≤15W

三、仪表外形及接线图

型号

SWP-LCD-SSR-M 64路系列

仪表外形

仪表尺寸:144×144×220mm 开孔尺寸:137×137mm 重量:1000g

接

线

图

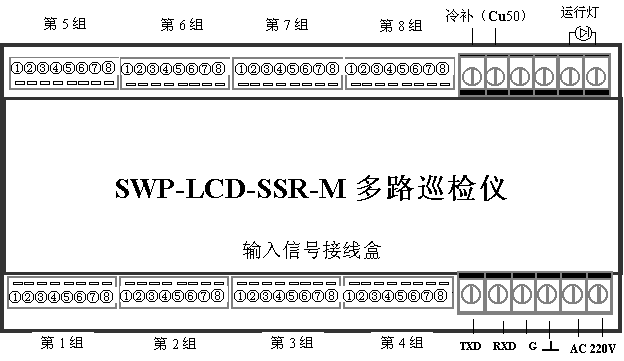

四、仪表输入箱接线图

★　第１组中①②③④对应的输入回路号为第1路；⑤⑥⑦⑧对应的输入回路号为第2路；

　　第２组中①②③④对应的输入回路号为第3路；以此类推，最后为第16路。

★　输入信号接线图

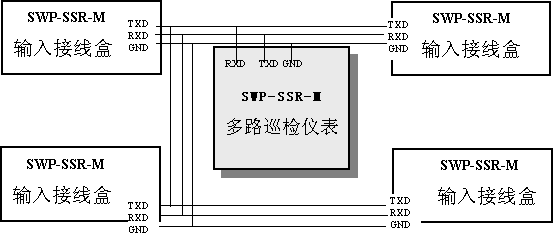

★　仪表与输入盒的连接

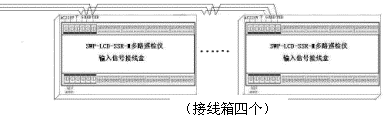

★　每一接线盒最多可接32路输出信号，每台仪表主机最多可接4个接线盒--128路输出。

五、SWP-LCD-SSR-M 64路巡检仪型谱表

型号	代码	说明
SWP-LCD-SSR	□　□ □□-　□　□ - □□ - □ □	大屏幕带背光液晶显示仪表
仪表功能	M	多通道巡回检测仪表
外形尺寸	8	144×144×220mm
输入通道数	□□	参见"输入通道数"
通讯方式	□	0:无通讯；2:RS-232；8:RS-485
输出方式	□	参见"输出方式"
输入类型	□□	参见"输入类型"
报警点数	□	0-128
供电方式	T	220V供电

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切换输入分度号表

仪表编程代码	输入类型	仪表编程代码	输入类型	仪表编程代码	输入类型	仪表编程代码	输入类型	仪表编程代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5 V开方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5 V开方
03	K	07	WRe	12	4～20 mA	16	4～20mA开方
04	E	08	Pt100	13	0～10 mA	17	0～10mA开方

★　输入通道数

选型代码	16	32	48	64
控制作用	16路输入	32路输入	48路输入	64路输入

★ 输出方式

选型代码	0	1	2	3	4
报警方式	无继电器输出	统一报警输出	分别上、下限报警输出	上限或下限报警输出	特殊规格（请注明）

　　注：特殊规格：　SSR――固态继电器输出　　　　SCR――可控硅过零触发脉冲输出

★ 型号举例：

SWP-LCD-SSR-M816-22-09-16-T

　　16路输入通道，通讯方式为RS－232，输出方式为分别上、下限报警输出，输入类型为PT100.1，报警输出点数为16，供电方式为开关电源
