数字显示调节仪

SWP-TC系列计数仪表

名称：SWP-TC系列计数仪表

分类：数字显示调节仪

产品编号：

产品型号：

出品单位：北京航科金星自动化仪表有限公司

查看次数：

咨询热线：13693075680

详细说明：

产品说明:

SWP系列智能计数表适用各种计数脉冲、长度测量和控制。

一、主要特点

　　1、高亮度LED数字显示测量值

　　2、支持多机网络通讯，通讯协议可任意自由设定

　　3、独特的全开放式用户自设定界面

　　　　输出方式设定　

　　　　报警方式设定

　　4、设定参数断电永久保留及参数密码锁定

　　5、设定计数目标值

　　6、交直流开关电源供电方式

二、SWP-TC系列计数仪表接线图

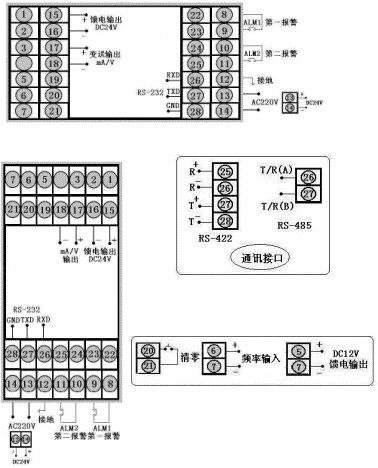

型号	SWP-TC-C803系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	SWP-TC-C803系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g

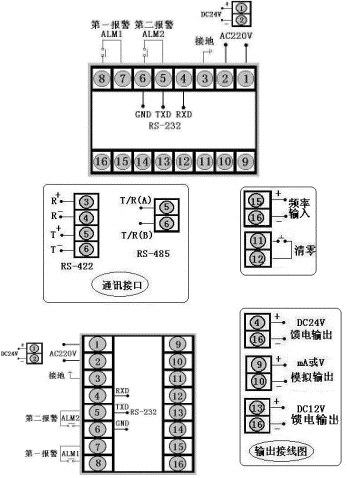

型号	SWP-TC-C403系列	接线图
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重量:240g
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:44×92mm 重量:240g

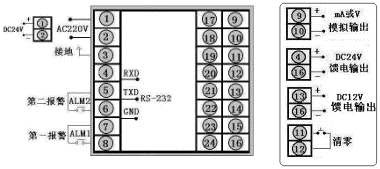

型号	SWP-TC-C903系列	接线图
仪表外形	仪表尺寸:72×72×112mm 开孔尺寸:68×68mm 重量:240g

三、SWP-TC系列计数仪表型譜表

型号

代码

说明

SWP-TC-

　□ □ □□ □ □ □ □ □ □ □

SWP系列计数表

外型特征

C

S

横式仪表

竖式仪表

外形尺寸

4

8

9

96×48mm，48×96mm

160×80mm，80×160mm

96×96mm

控制作用

01

03

测量显示

三位控制

通讯方式

0

2

4

8

无通讯

通讯协议为 RS-232

通讯协议为 RS-422

通讯协议为 RS-485

输出方式

0
1
2
3
4
5
6
7

无控制输出

继电器触点

电流 4～20mA

电流 0～10mA

电压 1～5V

电压 0～5V

SCR-过零触发脉冲

SSR-固态继电器

输入类型

□

A：集电极开路信号输入（OC门）

B：射级开路信号输入（OE门）

C：电平信号输入

D：开关量输入/触点信号（无源）

E：电流型信号输入

第一报警方式

N

H

L

无报警（可省略）

AL1上限报警

AL1下限报警

第二报警方式

N

H

L

无报警（可省略）

AL1上限报警

AL1下限报警

显示方式及馈电输出

N

0.8

P

0.56 英寸 LED显示（可省略）

0.8 英寸 LED显示

DC 24V馈电输出

供电方式

W

T

DC24V供电

AC90～260V供电（开关电源）

AC220V供电

★以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时是，要提供输入信号为低时是多少毫安，输入信号为高时是多少毫安。
