SWP-VFD系列 PID控制仪是一种智能化多功能二次仪表，可按预先设置的程序，分段对被控参量自动进行监测，控制，记录与远传。适用

于进行高精度多段曲线程序升/降温控制的系统（如啤酒发酵、窑炉升温等）。可根据生产过程的要求，按照一定的曲线进行控制，最多

可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。

一．仪表特点

　　1、可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。

　　2、最多可分六十四段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。

　　3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。

　　4、具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

　　5、采用双区PID控制，抑制超调，提高控制精度。

二、特殊技术参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1-250s（单位：1s）
采样周期	0.5s

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)

型号

SWP-VFD系列（横式）

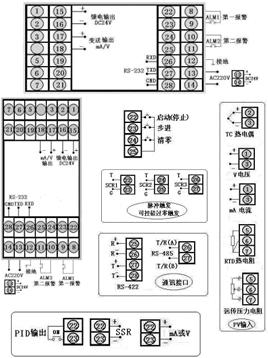

接线图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

四、SWP-VFD系列 PID控制仪型谱表

型号

代码

说明

SWP -VFD-N

　□ □ □□-　□　□　□-　□□-　□　□-　□- □- □

新一代大屏幕带背光液晶显示仪表

仪表功能

32段PID可编程序控制仪

外形尺寸

160×80mm（横），80×160mm（竖）

控制作用

PID调节功能

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～10KHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

★ 报警输出方式

选型代码	N	H	L	G	A	D
输出方式	无报警（可省略）	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

★ 变送输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★ 型号举例：

①SWP-VFD-P805-21-09-HL-P-W-S

通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V

供电，竖表。

②SWP-VFD-P805-81-08-LH-P-T

　　通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，

AC90～265V供电（开关电源），横表。
