YX/YXC/YXN电接点压力表

名称：YX/YXC/YXN电接点压力表

分类：压力表系列

产品编号：

产品型号：

出品单位：北京航科金星自动化仪表有限公司

查看次数：

咨询热线：13693075680

详细说明：

产品详细介绍：

1、概述

该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。

YXC系列产品具有工作可靠，接点功率大的优点；

YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。

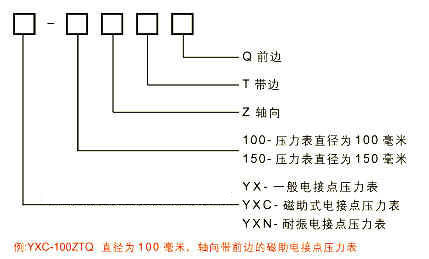

2、规格示意

3、额定负载参考值

电压 V	电阻性负载电流A		电感性负载电流A
电压 V	AC	DC	电感性负载电流A
380	0.08		0.045
220	0-135	0.13	0.065
110	0.27	0.25	0.13
50	0.5	0.4	0.2
＜40	≤1

4、技术参数

产品型号	YXC-100 YXN-100	YXC-150 YXN-150
公称直径	Ф100	Ф150
接头螺纹	M20x1.5
精确度等级	1.0 1.5
测量范围	-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
使用环境条件	温度-40-70℃ 相对湿度≤85％
耐振等级	YXC系列V.H.3 YXN系列V.H.4
电接点装置的技术参数	最高工作电压：DC220V AC380V
	触点最大功率：30VA(阻性负载)
	控制方式：可调节上、下限缓行磁助接点开关

5、电接点压力表电气原理图

6、外形尺寸
